WMO 10

AUTOMATYCZNY ODWARSTWIACZ
do odwarstwiania, odtłuszczania i wywoływania szablonów sitodrukowych po naświetleniu

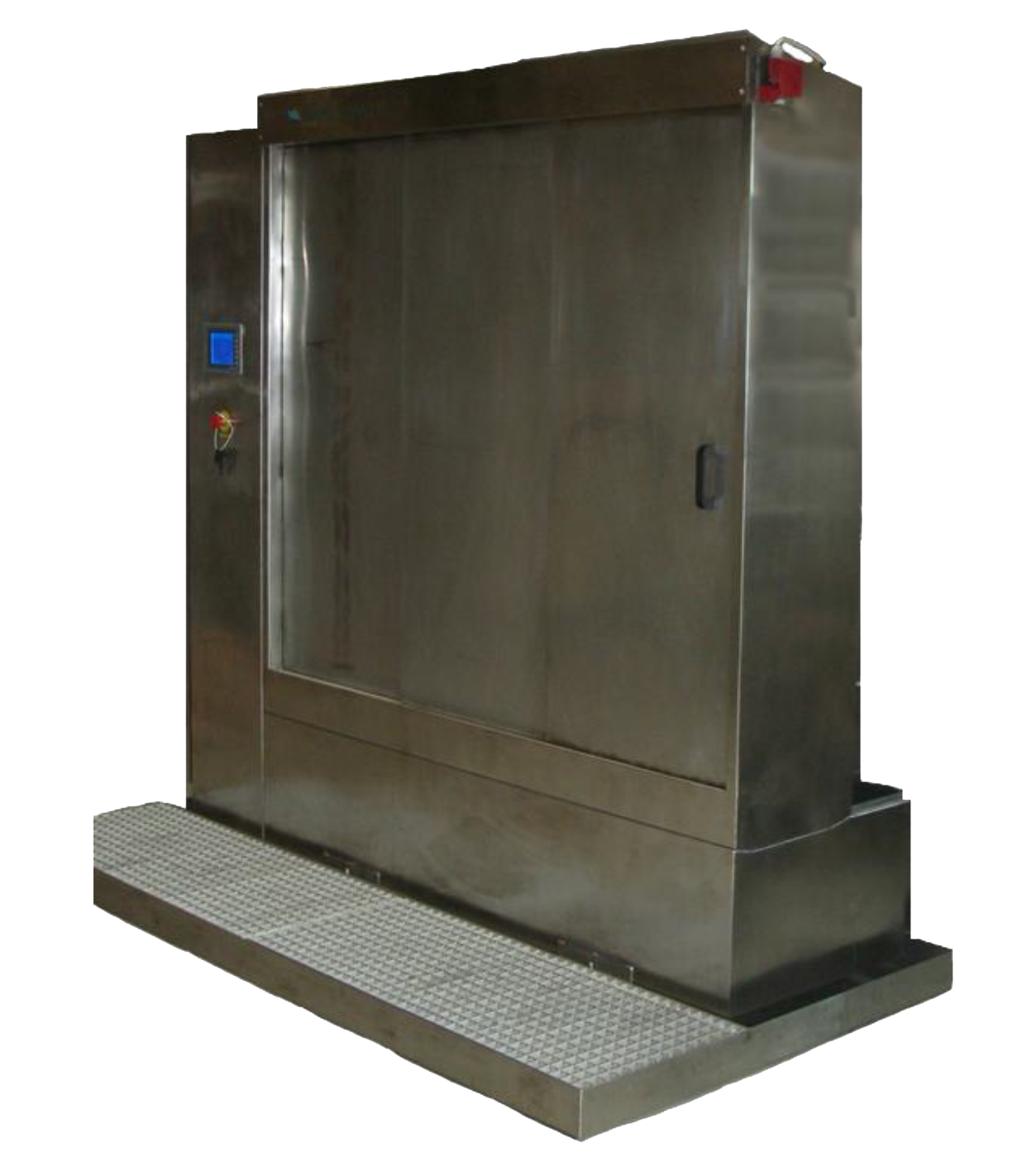

Automatyczny Odwarstwiacz WMO10 jest bezobsługowym urządzeniem umożliwiającym efektywne oraz niskonakładowe odwarstwianie, odtłuszczanie oraz wypłukiwanie sit drukarskich. Dzięki zastosowaniu nowoczesnych koncepcji projektowych ogranicza negatywny wpływ procesów mycia na środowisko pracy obsługi oraz środowisko naturalne.

Zastosowania
  • chemiczne odwarstwianie i wymywanie wodą
  • odtłuszczanie sit za pomocą detergentów
  • wypłukiwanie sit po naświetlaniu
about
about
Główne korzyści z użytkowania
odwarstwiacza WMO 10
  • redukcja zużycia i kosztów zakupów czynników chemicznych oraz wody
  • redukcja kosztów utylizacji zużytych czynników chemicznych
  • redukcja kosztów pracy
  • ograniczenie negatywnego wpływu na środowisko naturalne
  • poprawa warunków bezpieczeństwa i higieny pracy pracowników
  • zmniejszenie strat zużycia i uszkodzeń sit przy odwarstwianiu
  • standaryzacja jakości procesu obróbki technologicznej sit
Pobierz folder PDF
Cechy charakterystyczne urządzenia
  • w pełni zautomatyzowany kontrolowany przez PLC proces odwarstwiania i odtłuszczania ograniczający do minimum nakład pracy obsługi
  • zastosowanie sterownika współpracującego z dotykowym panelem operatorskim umożliwiające łatwe samodzielne tworzenie programów pracy maszyny dostosowanych do indywidualnych potrzeb procesu technologicznego
  • zwarta kompaktowa konstrukcja z przesuwnymi drzwiami komory mycia ograniczająca przestrzeń potrzebną do zainstalowania urządzenia
  • wykonanie ze stali nierdzewnej zapewniające odporność korozyjną oraz łatwe utrzymanie estetyki urządzenia
  • zastosowane pompy oraz systemy dysz natryskowych zapewniające skuteczne i optymalne nakładanie substancji chemicznych i zmywanie zanieczyszczeń
  • łatwy w obsłudze układ mocowania ram umożliwiający jednoczesne mycie pojedynczego sita o wymiarach max 1600x1400mm, dwóch sit o wymiarach max 750x1400mm bądź, przy pomocy dodatkowego opcjonalnego wyposażenia, kilku sit mniejszych
  • procesy wypłukiwania odbywają się w obiegu zamkniętym, co znacznie obniża zużycie wody oraz emisję zanieczyszczeń do środowiska, woda czysta jest używana tylko do końcowego płukania
  • automat odwarstwiający jest przygotowany do podłączenia z urządzeniem do mechanicznego filtrowania i recyrkulacji WF51, umożliwiającym okresowe oczyszczanie wody płuczącej i jej ponowne użycie

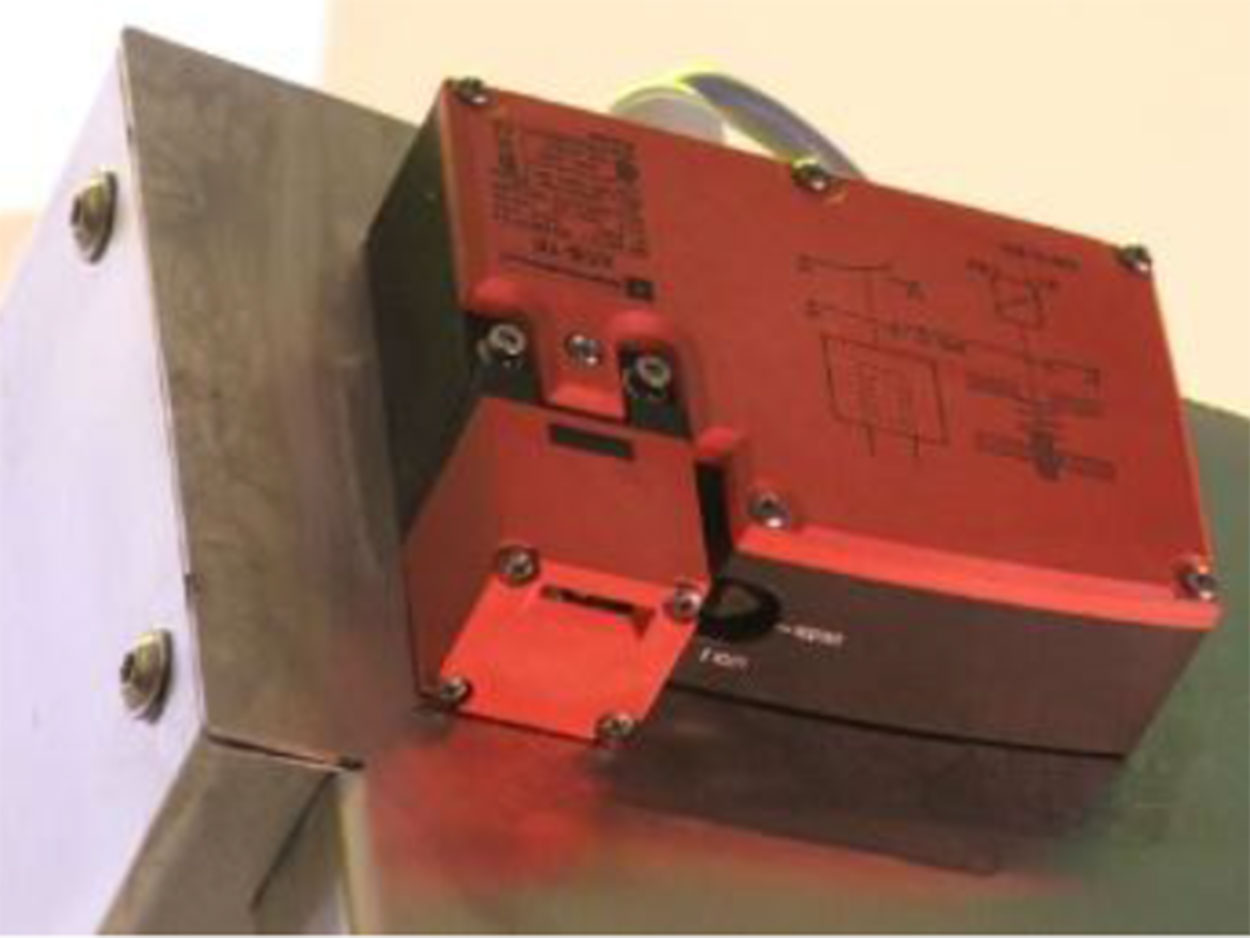

  • proces mycia odbywa się w zamkniętej komorze zabezpieczonej przed otwarciem w trakcie pracy co zapewnia bezpieczeństwo obsługujących pracowników
  • zintegrowany układ wentylacji wyciągowej komory mycia włączający się automatycznie na koniec cyklu ogranicza emisję oparów substancji chemicznych do pomieszczenia pracy
  • specjalnie zaprojektowane mocowania dysz natryskowych pozwalające na łatwe i szybkie okresowe czyszczenie
  • zastosowana konstrukcja i materiały ograniczające do minimum zakres konserwacji okresowych urządzenia
  • rozwiązania projektowe, konstrukcja oraz zastosowane materiały i podzespoły sprawiają, że urządzenie spełnia wymogi Europejskiej Dyrektywy Maszynowej

Opcje dodatkowe

about
  • układ mocujący do jednoczesnego mycia kilku sit o małych rozmiarach (według indywidualnych ustaleń z klientem)
  • taca ociekowa pod urządzenie z podestem obsługowym wykonana ze stali nierdzewnej
  • urządzenie filtrujące WF51-umożliwiające wielokrotne wykorzystanie czynników myjących
    • wysokowydajne automatyczne urządzenie do filtracji mechanicznej i recyrkulacji czynników myjących rozpuszczalników , wody, substancji odwarstwiających) w układzie zamkniętym bazujące na wydajnej włókninie filtrującej.
    • Urządzenie umożliwia okresową regenerację czynnika myjącego i automatyczne zawrócenie go do komór zbiornikowych maszyny myjącej

Schemat cyrkulacji i filtracji czynnika myjącego w zestawie maszyn WMO 10 –WF 51

about

Charakterystyka techniczna WMO 10

about
  • Max wymiar ramy (szer/wys/gr) [mm] - 1600/1400/40*
  • Dostępny również format maszyny dla ram - 1100/1400/40*
  • Wymiary gabarytowe L/B/H [mm] dla ram 1600 - 2250/765/2200
  • Wymiary gabarytowe L/B/H [mm] dla ram 1100 - 1750/765/2200
  • Moc elektryczna zainstalowana - 6,6kW
  • Zasilanie - 3x400V
  • Sprężone powietrze - min 4Bar
  • Poziom hałasu - poniżej 80dB(A)

*wymiar większy w uzgodnieniu indywidualnym

Firma Hedpes Equipment jest elastycznym producentem urządzeń dostosowanych do specyficznych wymogów procesu technologicznego i klientów.
Nasze produkty podlegają ciągłemu procesowi udoskonalania, w związku z tym przedstawione zdjęcia oraz parametry techniczne mogą różnić się od gotowych urządzeń.

Pobierz folder PDF
